TG型熱浸鍍鋅格柵板

TG型熱浸鍍鋅格柵板

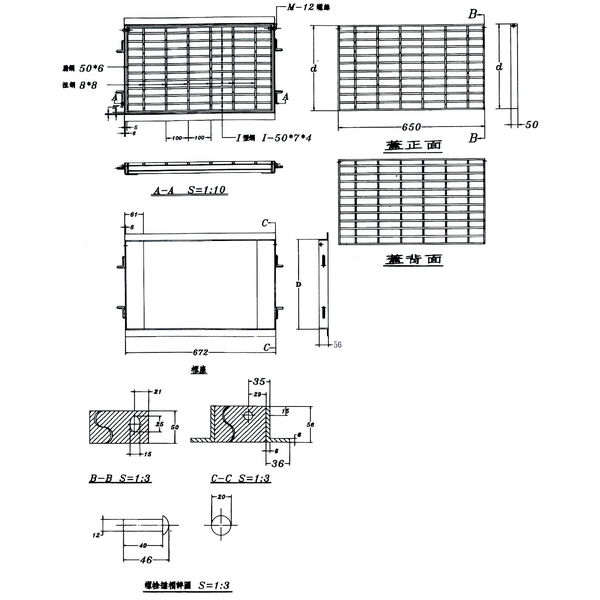

1. W：溝距
2. TG型格柵板不配合水泥板而單獨使用於連續橫斷溝時，其主桿應跨於兩邊溝牆之上，與水流方向垂直。
3. 本設計圖採用單位：尺寸為公厘，重量為公斤。
4. 混凝土灌澆其鋼筋保護厚度應為2公分。
5. 混凝土強度280kg/cm2以上。
6. 熱浸鍍鋅格柵板製造說明：
a. 熱浸鍍鋅格柵板構成鋼材：
1. 主桿為I型鋼I-50×7×4節距＝35.3mm
2. 橫桿為□8×8且每35.3mm扭轉90度節距=100mm
3. 封邊：格柵板兩邊銲以50×6mm之扁鋼為邊框，不得造成母材溶蝕。
b. 熱浸鍍鋅格柵板蓋(封邊除外)須用高週波全自動熔接，不得造成母材熔蝕。
c. 材質：全部使用CNS SS-400鋼材。
d. 格柵板製造成型後，均須熱浸鍍鋅做表面處理，鍍鋅量：610g/㎡。
